Uszczelniacz wału korbowego – jakie są objawy jego uszkodzenia w maszynach budowlanych?

Maszyny budowlane to urządzenia zaprojektowane z myślą o pracy w wyjątkowo trudnych i często ekstremalnych warunkach. Pył, wilgoć, zmienne temperatury, wstrząsy i długotrwałe obciążenia mechaniczne to codzienność koparek, ładowarek, walców czy spycharek. W takim środowisku każdy, nawet najmniejszy element mechaniczny układu napędowego, musi działać niezawodnie, by maszyna mogła wykonywać swoją pracę bez zakłóceń. Jednym z takich kluczowych, choć na pierwszy rzut oka zazwyczaj niewidocznym komponentem, jest uszczelniacz wału korbowego. Jego zadaniem jest utrzymanie szczelności silnika w obszarze wału korbowego i zapobieganie wyciekom oleju silnikowego. Uszkodzenie tego elementu może jednak prowadzić do poważnych konsekwencji, od drobnych wycieków, przez uszkodzenia sprzętu, aż po całkowite unieruchomienie maszyny.

Dowiedz się, czym dokładnie jest uszczelniacz wału korbowego, jaką pełni rolę w silniku maszyny budowlanej oraz, co najważniejsze, jakie objawy mogą świadczyć o jego uszkodzeniu.

W sklepie Geneus znajdziesz uszczelniacze wału korbowego do takich silników, jak Cummins czy Mitsubishi. Zapraszamy do zapoznania się z naszą ofertą!

Czym jest uszczelniacz wału korbowego?

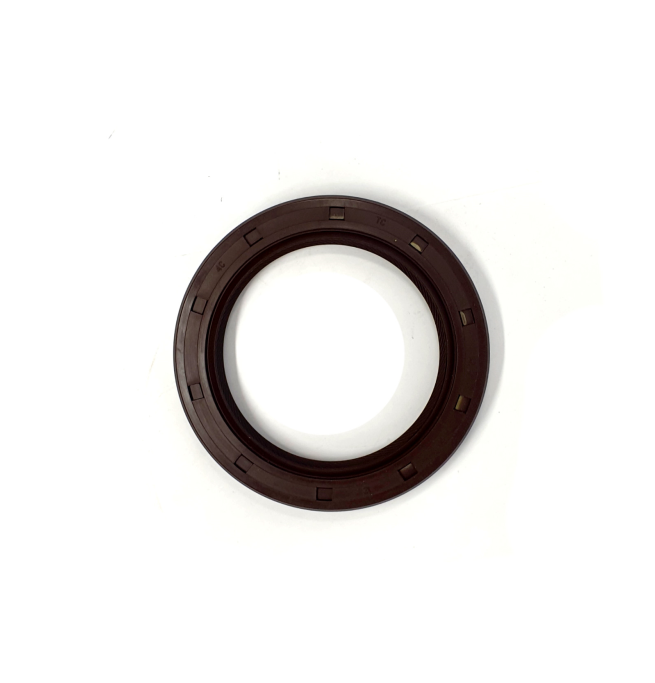

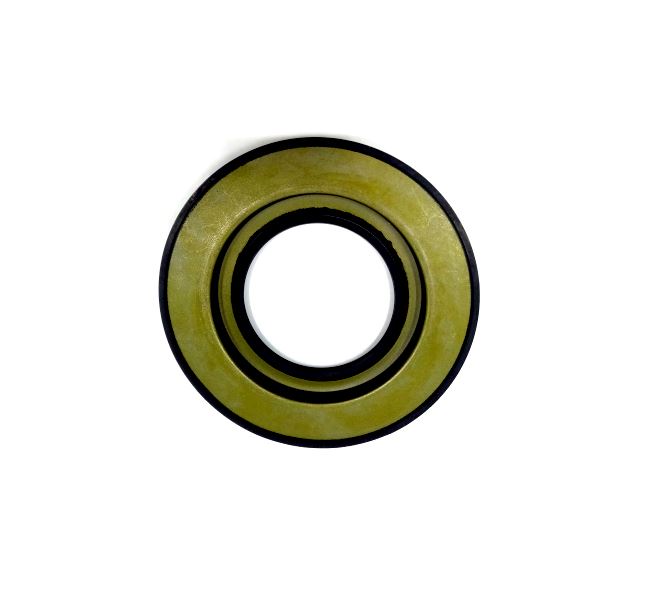

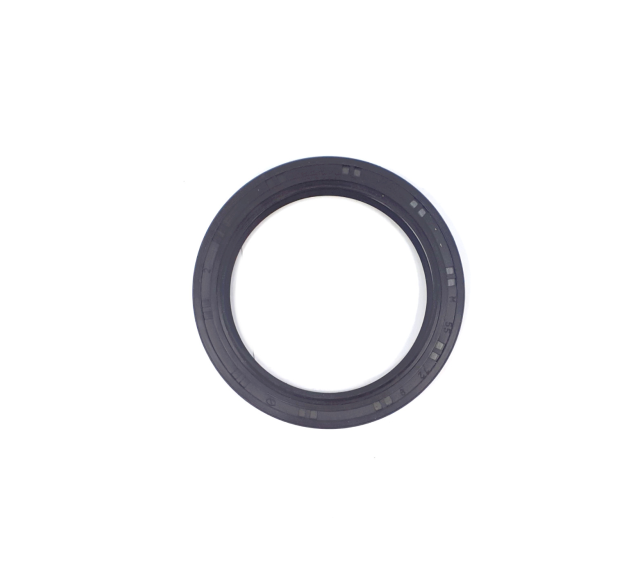

Uszczelniacz wału korbowego, nazywany w branży również simmeringiem, to specjalny pierścień wykonany z materiału odpornego na olej, najczęściej ze specjalnej gumy lub tworzywa sztucznego, dodatkowo wzmocnionego stalową albo aluminiową obręczą. Znajduje się on w miejscu, gdzie wał korbowy wychodzi poza blok silnika. Pełni kluczową funkcję: chroni silnik przed wyciekiem oleju oraz zabezpiecza wnętrze jednostki napędowej przed przedostawaniem się do niej zanieczyszczeń z zewnątrz, takich jak kurz, błoto, piasek czy wilgoć. Jest to szczególnie istotne w przypadku maszyn budowlanych, które operują w warunkach znacznie bardziej wymagających niż pojazdy osobowe.

Podczas pracy silnika powierzchnia uszczelniacza styka się bezpośrednio z obracającym się wałem korbowym, więc jest stale narażony na tarcie i kontakt z gorącym olejem. Dlatego jego konstrukcja i materiał, z którego są wykonane musi być odporny na zużycie, starzenie się i uszkodzenia mechaniczne. Gdy jednak dojdzie do jego zużycia, skutki mogą być natychmiastowe i bardzo dotkliwe.

Rodzaje uszczelniaczy wału korbowego

W zależności od lokalizacji, w silniku spalinowym wyróżniamy dwa główne typy uszczelniaczy wału korbowego:

• Uszczelniacz przedni – znajduje się po stronie koła pasowego oraz układu rozrządu, a więc w przedniej części silnika. Jego awaria zwykle skutkuje widocznymi wyciekami oleju na przodzie silnika, a czasem także zabrudzeniem paska klinowego lub rozrządu, co może wpłynąć negatywnie na ich pracę, a w dłuższej perspektywie doprowadzić do ich uszkodzenia.
• Uszczelniacz tylny – znajduje się po przeciwnej stronie silnika, w miejscu styku z obudową sprzęgła lub skrzyni biegów. Z uwagi na swoje położenie, jest znacznie trudniej dostępny, a jego wymiana bywa kosztowna i czasochłonna, ponieważ często wymaga demontażu silnika lub skrzyni biegów.

Mimo że oba uszczelniacze, przedni i tylny, pełnią tę samą funkcję, czyli zapewnienie szczelności w punktach, gdzie wał korbowy wychodzi poza obudowę silnika, ich uszkodzenia mogą dawać odmienne symptomy i wiązać się z różnymi wyzwaniami podczas naprawy. Dlatego znajomość ich lokalizacji oraz podstawowych objawów awarii może znacząco ułatwić diagnozowanie problemów i ograniczyć czas wyłączenia maszyny z eksploatacji.

Objawy uszkodzenia uszczelniacza wału korbowego

Rozpoznanie uszkodzenia uszczelniacza wału korbowego bywa kluczowe dla zachowania sprawności maszyny budowlanej. Poniżej opisujemy najczęściej występujące symptomy, które mogą wskazywać na problemy z tym elementem.

1. Wycieki oleju silnikowego

Najbardziej charakterystycznym i najłatwiej zauważalnym objawem uszkodzonego uszczelniacza jest wyciek oleju z silnika. Może on występować w postaci plam pod maszyną lub sączenia się oleju wzdłuż obudowy silnika. W zależności od tego, czy uszkodzenie dotyczy uszczelniacza przedniego, czy tylnego, olej może pojawiać się w różnych miejscach, z przodu jednostki (np. przy kole pasowym) lub między silnikiem a skrzynią biegów. Długotrwały wyciek może prowadzić do poważnych strat w układzie smarowania.

2. Obniżenie poziomu oleju w silniku

Nie zawsze wyciek oleju jest łatwo zauważalny gołym okiem. Niekiedy olej ucieka powoli i zbiera się na podzespołach silnika, zanim zdąży skapnąć na ziemię. W takim przypadku jedynym objawem może być stopniowe obniżanie się poziomu oleju w silniku, co wymaga regularnego jego uzupełniania. Jeżeli taki stan się powtarza, może to wskazywać na nieszczelność któregoś z uszczelniaczy.

3. Zabrudzenia i nagar na podzespołach silnika

Olej wyciekający z uszczelniacza, szczególnie w warunkach pracy na budowie, bardzo szybko miesza się z kurzem i innymi zanieczyszczeniami. W rezultacie tworzy się lepka, czarna maź osadzająca się na podzespołach silnika, szczególnie w rejonie wycieku. Taki osad nie tylko pogarsza estetykę, ale również może prowadzić do przegrzewania elementów lub utrudniać diagnostykę innych usterek.

4. Nieprzyjemny zapach spalonego oleju

Wyciekający olej, który trafia na rozgrzane elementy silnika, takie jak układ wydechowy, może się spalać, powodując wydzielanie się charakterystycznego, nieprzyjemnego zapachu przypalonego oleju. Taki zapach wyczuwalny w kabinie operatora lub w pobliżu maszyny powinien skłonić do natychmiastowej kontroli silnika.

5. Ślizgające się sprzęgło (w przypadku tylnego uszczelniacza)

W przypadku tylnego uszczelniacza wału, olej może przedostać się do obudowy sprzęgła, co skutkuje nasączeniem tarczy sprzęgła i jego poślizgiem. Objawia się to spadkiem mocy, problemami z ruszaniem lub nieprawidłową pracą napędu. Dalsze użytkowanie maszyny w takim stanie prowadzi do całkowitego zużycia sprzęgła i kosztownej naprawy.

6. Spadek ciśnienia oleju

Choć rzadziej, spadek ciśnienia oleju może także świadczyć o nieszczelności układu smarowania. Gdy przez uszkodzony uszczelniacz ucieka olej, w skrajnych przypadkach pompa olejowa może nie być w stanie utrzymać właściwego ciśnienia, co wpływa negatywnie na smarowanie silnika i może prowadzić do natychmiastowego uszkodzenia.

Przyczyny uszkodzenia uszczelniacza wału

Uszkodzenie uszczelniacza wału korbowego może być skutkiem różnych czynników, z których wiele wiąże się bezpośrednio z intensywną eksploatacją maszyny.

Do najczęstszych przyczyn należą:

• Wysoka temperatura pracy silnika, która powoduje utwardzanie się materiału uszczelniacza i utratę jego elastyczności.
• Wibracje oraz niewyważenie wału korbowego mogą prowadzić do nierównomiernego ścierania się powierzchni styku.
• Zbyt wysokie ciśnienie oleju w układzie może spowodować przedmuchy przez uszczelniacz.
• Zanieczyszczenia, które dostają się w okolice uszczelniacza, przyspieszają jego zużycie.
• Nieprawidłowy montaż podczas wcześniejszych napraw może doprowadzić do niewłaściwego osadzenia uszczelniacza.
• Naturalne zużycie materiału – nawet najlepsze uszczelniacze mają ograniczoną żywotność, szczególnie przy intensywnej pracy maszyny.

Konsekwencje ignorowania problemu

Z pozoru drobne wycieki mogą z czasem przerodzić się w poważne awarie. Ignorowanie problemu z uszczelniaczem wału korbowego może skutkować:

• Zatarciem silnika w wyniku braku odpowiedniego smarowania,
• Uszkodzeniem sprzęgła, co wiąże się z kosztowną i czasochłonną naprawą,
• Przestojem w pracy, który generuje realne straty finansowe dla firmy budowlanej,
• Koniecznością przeprowadzenia generalnego remontu silnika, który może być nieopłacalny w przypadku starszych maszyn.

Diagnostyka i naprawa

W przypadku podejrzenia uszkodzenia uszczelniacza, niezbędna jest dokładna diagnostyka. Można ją przeprowadzić poprzez:

• Wizualną kontrolę – to podstawowa i skuteczna metoda wstępna. Szczególnie efektywna po dłuższej pracy maszyny, gdy olej zaczyna sączyć się z okolic wału.
• Pomiar poziomu i ciśnienia oleju – obniżony poziom oleju może być jedynym sygnałem w początkowej fazie. Spadek ciśnienia wskazuje już na poważniejsze problemy, m.in. z uszczelniaczem lub pompą olejową.
• Sprawdzenie zachowania sprzęgła – jeśli sprzęgło zaczyna się ślizgać, szarpać lub trudniej „łapie”, może to być efekt przesiąknięcia olejem z uszkodzonego tylnego uszczelniacza.
• Kontrolę osadów i zabrudzeń – obecność lepkiej mazi (olej + kurz) w rejonie wału korbowego, koła pasowego czy obudowy sprzęgła to wyraźny sygnał, że uszczelniacz przecieka.

Wymiana uszczelniacza, szczególnie tylnego często wiąże się z koniecznością rozebrania znacznej części układu napędowego, dlatego najlepiej zlecić ją doświadczonemu serwisowi.

Jak zapobiegać uszkodzeniom uszczelniacza?

Aby wydłużyć żywotność uszczelniacza i uniknąć jego przedwczesnego uszkodzenia, warto:

• Przestrzegać harmonogramu wymian oleju i filtrów,
• Używać wysokiej jakości olei silnikowych
• Unikać przeciążania maszyny,
• Dbać o czystość silnika,
• Używać tylko sprawdzonych części zamiennych renomowanych producentów.

Podsumowanie

Uszczelniacz wału korbowego, choć w gruncie rzeczy niepozorny, odgrywa kluczową rolę w sprawnym funkcjonowaniu maszyny budowlanej. Jego uszkodzenie może wywołać kaskadę problemów, od drobnych wycieków po poważne awarie silnika. Dlatego tak ważne jest, by znać objawy jego zużycia, regularnie kontrolować stan techniczny maszyny oraz nie ignorować żadnych, nawet pozornie błahych sygnałów. Wczesna diagnostyka i interwencja to gwarancja długowieczności i niezawodności sprzętu, który na placu budowy nie może pozwolić sobie na przestoje.
