Tuleje cylindra: jak ich wybór i prawidłowa instalacja zwiększają żywotność silnika w maszynach budowlanych

Silniki spalinowe stosowane w maszynach budowlanych należą do najbardziej intensywnie eksploatowanych jednostek napędowych w przemyśle ciężkim i motoryzacji. Ich codzienna praca odbywa się w warunkach znacznie odbiegających od “standardowych”. Przez długie godziny pracują pod pełnym lub częściowym obciążeniem. W dodatku w środowisku zapylonym, wilgotnym, nierzadko narażonym na zmienne temperatury i obecność cząstek abrazyjnych. W takich realiach każdy element konstrukcyjny silnika musi wykazywać nie tylko wysoką odporność na zużycie, ale także niezawodność i stabilność pracy. Jednym z kluczowych komponentów wpływających bezpośrednio na trwałość, sprawność i efektywność jednostki napędowej są tuleje cylindrowe.

Na stronie sklepu Geneus znajdziesz szukane przez Ciebie tuleje cylindrowe. Zapraszamy do zakupów!

Znaczenie tulei cylindrowych w pracy silnika

Tuleje cylindrowe, nazywane również tulejami gładzi cylindrowej, stanowią precyzyjnie obrobioną powierzchnię roboczą, po której porusza się tłok w trakcie każdego cyklu pracy silnika. Ich zadaniem jest nie tylko prowadzenie tłoka i zapewnienie jego prawidłowego ruchu posuwisto-zwrotnego, ale również utrzymywanie szczelności komory spalania, odprowadzanie nadmiaru ciepła do bloku silnika oraz wytrzymywanie znacznych sił mechanicznych i ciśnień powstałych w procesie spalania mieszanki paliwowo-powietrznej.

W zależności od konstrukcji silnika, stosuje się dwa podstawowe typy tulei:

• Tuleje suche, które nie mają kontaktu z cieczą chłodzącą i osadzane są bezpośrednio w gnieździe bloku silnika,
• Tuleje mokre, które przylegają bezpośrednio do płynu chłodzącego, zapewniając efektywniejsze odprowadzanie ciepła, lecz jednocześnie wymagające precyzyjnego uszczelnienia.

W kontekście maszyn budowlanych, gdzie jednostki napędowe są wyjątkowo obciążone cieplnie i mechanicznie, częściej stosowane są tuleje mokre. Ich lepsza wydajność w zakresie chłodzenia sprawia, że są bardziej odpowiednie do pracy w warunkach ciągłego obciążenia.

Kryteria doboru tulei – co ma znaczenie?

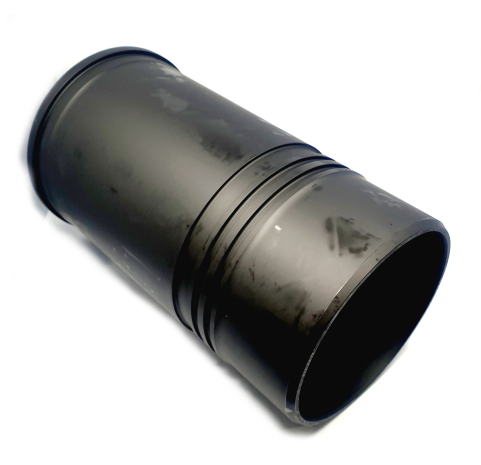

Opis zdjęcia: tuleje-cylindra-Cummins-sklep-Geneus

Dobór tulei cylindrowych powinien być oparty na dokładnej analizie parametrów silnika oraz warunków jego eksploatacji. Tuleje muszą spełniać surowe wymagania dotyczące zarówno geometrii, jak i właściwości materiałowych, aby zapewnić maksymalną trwałość i bezpieczeństwo pracy silnika.

Do kluczowych kryteriów należą:

• Precyzja wymiarowa, obejmująca m.in. średnicę wewnętrzną, długość oraz tolerancje pasowania. Nawet minimalne odchylenia mogą prowadzić do problemów z montażem, utratą szczelności lub niewłaściwym prowadzeniem tłoka.
• Rodzaj materiału, z jakiego wykonana jest tuleja. Najczęściej stosuje się stopy żeliwa wzbogacone o dodatki podnoszące odporność na ścieranie oraz przewodność cieplną. Materiał musi zapewniać trwałość eksploatacyjną oraz odporność na obciążenia cieplne i mechaniczne.
• Wykończenie powierzchni roboczej, czyli odpowiednia obróbka, w tym honowanie, mające na celu zatrzymywanie filmu olejowego i zmniejszenie współczynnika tarcia.
• Metalurgiczna zgodność z tłokami i pierścieniami tłokowymi, co pozwala uniknąć zbyt dużych sił tarcia oraz zapewnić optymalne warunki pracy układu tłokowego. Do tulei żeliwnych stosuje się chromowane pierścienie i odwrotnie.

W przypadku zastosowania tulei w maszynach budowlanych, warto zwracać uwagę na dedykowane rozwiązania — takie, które oferują zwiększoną odporność na korozję, lepszą wytrzymałość cieplną oraz dodatkowe zabezpieczenia przed ścieraniem i deformacjami.

Znaczenie prawidłowego montażu tulei

Wysokiej jakości tuleja nie spełni swojego zadania, jeśli zostanie zamontowana nieprawidłowo. Prawidłowa instalacja tulei cylindrowych ma bezpośredni wpływ na szczelność komory spalania, właściwe prowadzenie tłoka, a także na ogólną kulturę i trwałość pracy silnika.

Kluczowe zasady montażu tulei:

1. Dokładne oczyszczenie gniazda w bloku silnika — pozostałości starej tulei, korozja czy nawet drobiny pyłu mogą uniemożliwić poprawne osadzenie nowej tulei.
2. Kontrola wymiarów — zarówno średnicy gniazda, jak i tulei, w celu zapewnienia odpowiedniego pasowania oraz równomiernego przylegania.
3. Zachowanie właściwego luzu montażowego — niedopuszczalne są zarówno zbyt luźne, jak i zbyt ciasne osadzenia, ponieważ mogą prowadzić do uszkodzeń lub niestabilnej pracy tulei.
4. Prawidłowe uszczelnienie tulei mokrej — w tym zastosowanie fabrycznie dedykowanych uszczelek i ich montaż zgodnie z instrukcją producenta.
5. Kontrola wystawania tulei ponad powierzchnię bloku — wysokość wystawania musi być zgodna z dokumentacją techniczną, ponieważ ma wpływ na szczelność połączenia głowicy z blokiem.
6. Właściwe dokręcenie głowicy — momenty i kolejność dokręcania powinny być zgodne z zaleceniami producenta, by uniknąć deformacji tulei i nierównomiernego docisku uszczelki.

W przypadku tulei mokrych zaleca się wykonanie próby szczelności układu chłodzenia jeszcze przed złożeniem głowicy – to pozwala uniknąć późniejszych wycieków i problemów eksploatacyjnych.

Znaczenie dla maszyn budowlanych

W przypadku maszyn budowlanych, które pracują w trudnym i nieprzewidywalnym środowisku, niezawodność jednostki napędowej jest kluczowa dla utrzymania ciągłości prac i terminów realizacji projektów. Błędy związane z doborem lub montażem tulei cylindrowych mogą prowadzić do całego szeregu problemów technicznych, w tym:

• zwiększonego zużycia oleju silnikowego,
• spadku wydajności układu chłodzenia,
• nieprawidłowej pracy tłoka i pierścieni tłokowych,
• pęknięcia tulei lub bloku silnika,
• zmniejszenia kompresji i utraty mocy.

W rezultacie może dojść do przestoju maszyny, konieczności kosztownej naprawy oraz utraty cennego czasu produkcyjnego — a w niektórych przypadkach również do ryzyka kar umownych związanych z opóźnieniem prac.

Podsumowanie

Tuleje cylindrowe pełnią strategiczną rolę w zapewnieniu trwałości i prawidłowej pracy silników spalinowych w maszynach budowlanych. Ich właściwy dobór, zgodność z dokumentacją techniczną oraz precyzyjny montaż są czynnikami decydującymi o tym, jak długo i bezawaryjnie będzie pracować jednostka napędowa.

Zaniedbania w tym obszarze mogą skutkować nie tylko zwiększonymi kosztami eksploatacji, ale też poważnymi przestojami i opóźnieniami inwestycji. Dlatego inwestycja w wysokiej jakości tuleje oraz dokładne przestrzeganie procedur montażowych to działania, które realnie przekładają się na wydajność i żywotność sprzętu na placu budowy.
